產品簡介

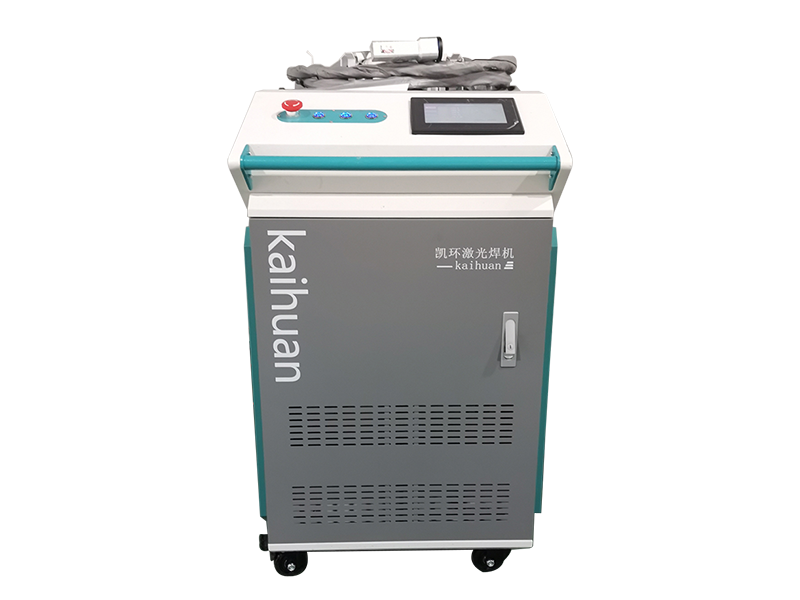

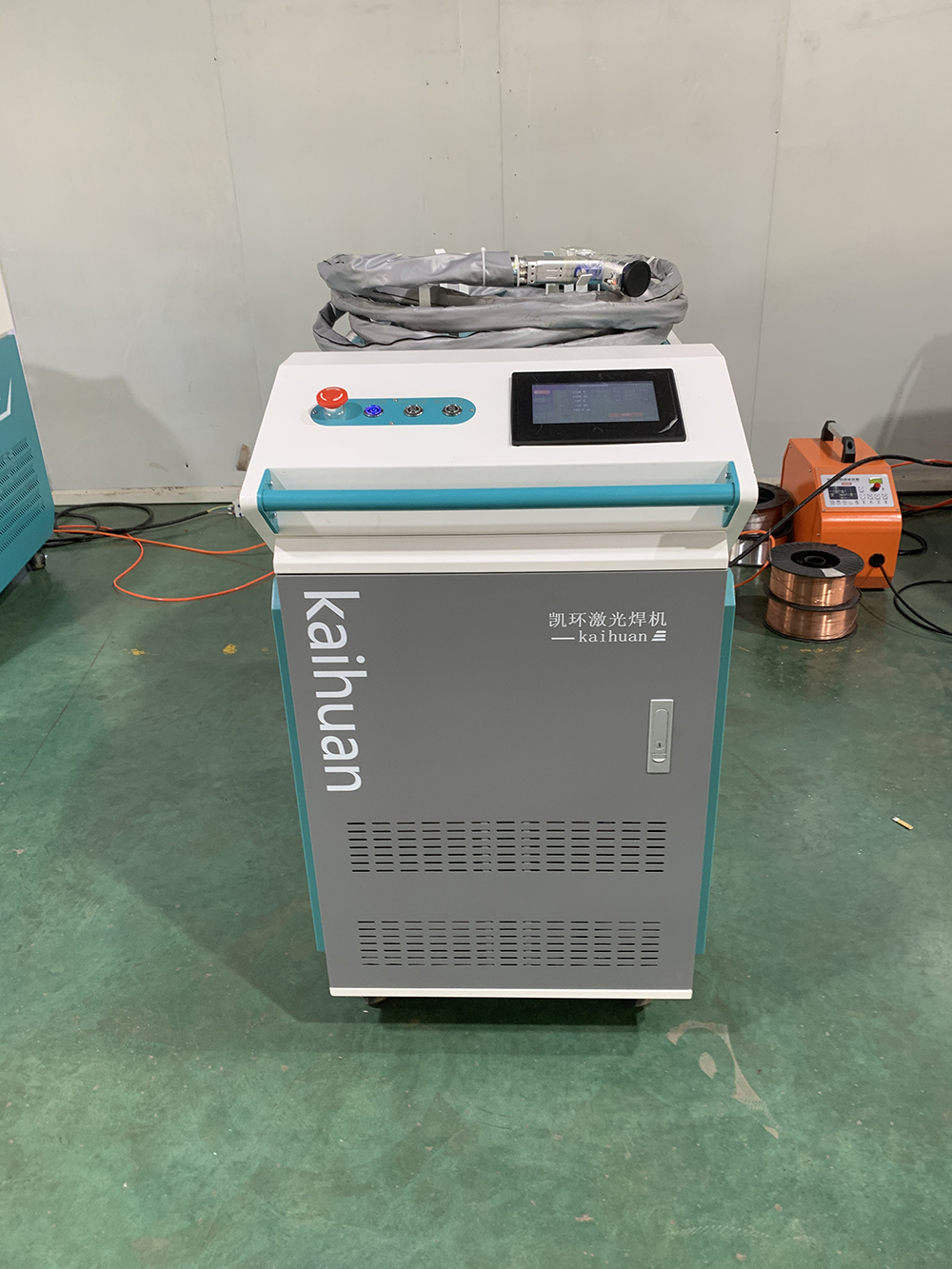

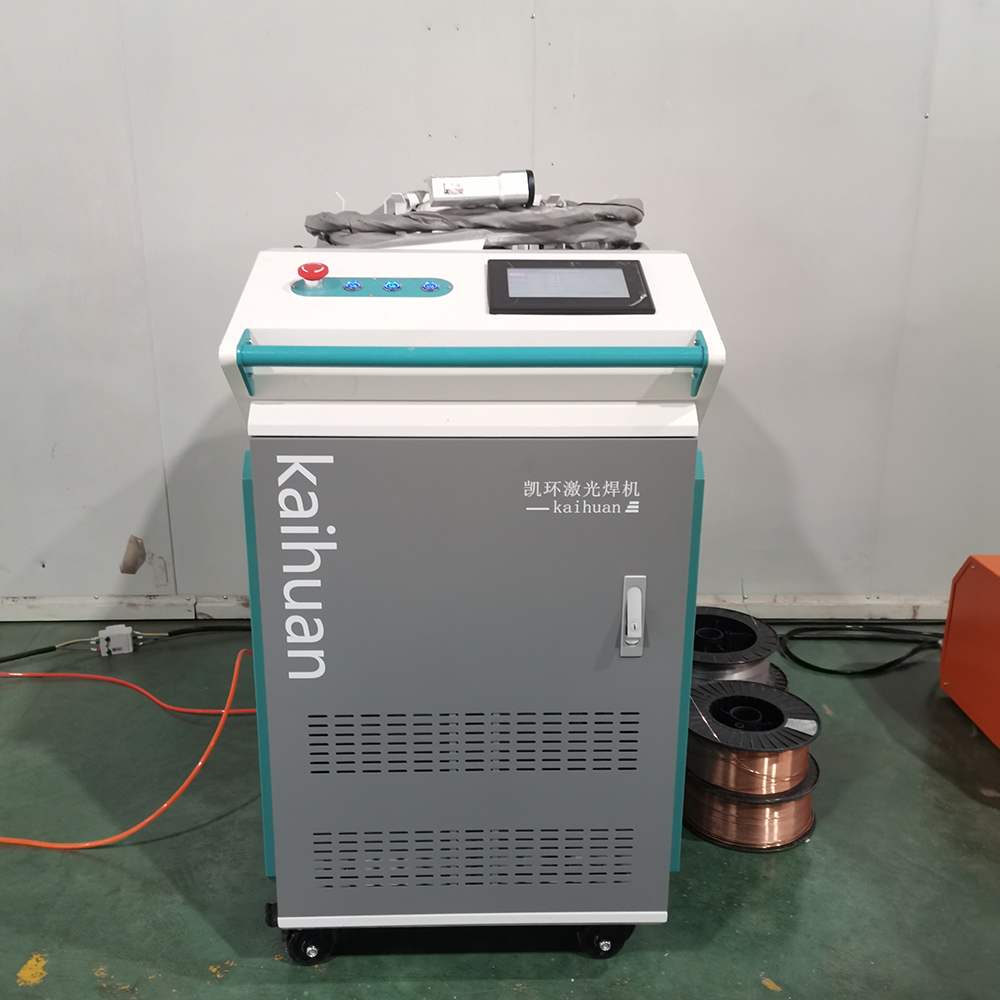

激光清洗是工業清洗中一種新興的清洗方法。本公司的 SLC-1000 系列(標準產品)激光清洗設備采用連續光纖激光器、高速掃描系統、高精度控制系統以及國內知名企業電源，整機穩定可靠、性能好，具有超便攜、高效率、高性價比等特點。

相比于傳統的清洗方法，激光清洗具有以下優勢:

安全，非接觸、基材無損傷;

環保，“不產生二次污染，去除物質可回收;

精準可控，可選區清洗，亦可在厚度方向?qū)崿F(xiàn)微米級精度控制:

超高性價比，激光清洗設備使用中無耗材，僅消耗電能:

適用性和機動性強，可手持，亦可集成于自動化。

一 一 開機及使用步驟

1 設備通電:將清洗設備電源線插頭插入機箱對應航孔內，并固定牢固，將插頭接入工頻 220V/50Hz 交流電源。清洗頭取出:將清洗頭取出打開場鏡保護鏡蓋，取出時注意光纖折彎半徑大于200mm，防止扭曲。

2 使用操作步驟:接上電源線后，按下綠色啟動按鈕設備啟動待屏幕倒計時結束進入系統界面后方可操作按下紅色啟動按鈕，然后在手持頭上操作激光按鈕開關控制清洗激光的通斷(注意不要直視出光口)。

3開啟后調節清洗參數的操作步驟可以通過功率調節按鍵、頻率調節按鍵、寬度調節按鍵調節清洗工藝參數。功率調節按鍵可以調節激光輸出功率，調節范圍為100~/1000w/1500W/2000w。頻率調節按鍵可以調節激光輸出的脈沖重復頻率，以 kHz 形式顯示在顯示屏上，調節范圍為 5kHz~200kHz。重復頻率調節前需關閉激光，處于關光狀態，調節到需要的頻率后，才可正常操作激光通斷。本設備在出光狀態下不響應激光頻率的調節信號。寬度調節按鍵可以調節清洗的寬度，寬度越寬，同一時間里清洗的厚度越低，但清洗面積越大:反之，寬度越窄，清洗厚度越厚，面積越小。

· 清洗對焦操作:本設備前端場鏡為一組聚焦透鏡，功能類似于放大鏡的聚焦原理。將激光光斑聚焦為一小點，實現激光能量的聚集。以F160 的場鏡(場鏡焦距為 160mm 左右)為例，在距離場鏡 160mm 左右的距離按下出光開光，再適當增大或者減小場鏡和工件的間距，激光光線強點即為聚焦點，此距離即為對焦距離。手持清洗的狀態下。需要盡量將手持頭和工件保持在對焦距離前后 1-3mm 的范圍內移動，根據工件不同的贓物程度確定工件的清洗速度，在只需要清洗表層銹蝕和油膜的工況下，可以較為快速的移動手持清洗頭，若贓物較為厚實，可適當減緩移動速度保證清洗效果。

4、關機操作步驟

關閉手持頭上激光按鈕開關，手持頭出現紅光指示光。依次按下使能按鍵，使能關閉，按下啟動按鈕，設備斷電，盤好光纖手持頭注意光纖不要過度扭曲，彎折半徑大于 200mm。拔掉電源插頭井蓋上場鏡保護蓋，關機完成。

注意關閉設備順序要按照此流程執行，否則會對設備造成損害。

二、設備使用過程中的注意事項

· 在打開電源前，請先檢查出光按鈕是否處于關閉狀態，同時出光端不得指向人或易燃易爆物品，確保無誤后方可上電。錯誤打開電源及出光按鈕將有可能造成設備及人員傷害。本設備輸出波長為1080nm(不可見光)，平均輸出功率超過 1000W，屬于激光，不僅對眼睛有極大危害，還會灼傷皮膚，其反射及散射光也可對人體造成傷害因此使用過程中請全程佩戴激光安全眼鏡。關機時請先停止清洗，之后再關閉清洗機電源。操作過程中，不應將出光頭對向人或者易燃易爆物品。清洗過程中請全程保持吸塵器開啟，并保持吸塵凈化效果保持更佳狀態。清洗中途人需要離開，確保設備出激光按鈕關閉，設備按鈕關閉，電源切斷后方可離開。

三、常見故障處理

1 開機后設備不上電

檢查急停開關有沒有復位.檢查輸入電源是否異常，連接插頭有無松動，啟動按鈕是否自鎖有無異常。檢查設備空開是否跳閘。

2、設備不出紅光

檢查激光器有沒工作，電源線接通。檢查顯示屏紅光是否為“開”;

3、設備不出激光

檢查設備“啟動”按鈕是否按下。檢查激光器 DB25 線與電源線。以上事項檢查過都不出激光，單獨抽出激光隔離器出激光用感光片觀察有無激光光斑，如有則可確認為光路問題，檢查光路。

4、設備啟動，顯示屏讀書為*號。 檢查 AB 兩根連接線線序是否接反，可用萬用表檢查兩根線通斷情況。

5、設備啟動風扇不轉檢查是否有異物卡住風扇或者是風扇壞掉。

6、激光器出激光弱擦拭手持頭場鏡，保證場鏡潔凈無灰塵再次測試。

四、設備使用中的危險區域正在出光清洗過程中，如果誤入此區域，將會對人體造成傷害、清洗過程中，請嚴格按照操作方法規范操作。

五、使用環境要求及注意事項

·本清洗設備的供電采用工頻 220V/50Hz 交流電源，總負荷 6KW。

·設備前后需留有約 10cm 的通風距離。通風距離不夠?qū)⒖赡軐?dǎo)致內部激光器故障而無法工作。

· 本清洗機的正常使用溫度范圍為 0-40℃，超出該工作溫度范圍將可能導致內部激光器系統報警而不出光，等設備環境達到正常后設備可以正常啟動。

● 本清洗機對環境清潔度要求較高，使用或搬動清洗機過程中請小心處理出光頭，防止灰塵或其它污染，設備非工作狀態下請用保護罩蓋好激光輸出口。

手持頭輸出端面上的灰塵可能導致鏡頭發熱而損壞，造成設備輸出功率衰減或無法出光。

對設備和手持頭等部位進行清潔維護等操作前應先進行檢查，確保該設備處于斷電狀態。

設備出光過程中，請勿直視激光，操作時應全程佩戴激光防護眼鏡。清洗機附近請勿放置易燃易爆物品，此類物品應避免激光的直射或反射。

請勿彎折線纜，彎折半徑大于 200mm，過度彎折會導致光纖折損而無法出光。

六、急停裝置說明

急停按鈕位于操作面板右側，為紅色蘑菇頭狀，當設備出現異常狀況需要緊急停止時，請立刻按下此按鈕，并立即松開出光控制按鈕、關閉設備啟動按鈕，設備及進入停機斷電狀態，待異常狀態解除后方可順時針旋轉蘑菇頭按鈕，解除急停狀態。設備如需重新啟用，按照正常開機步驟即可。

七、維修須知

本產品自售出日起，質保期為一年，如需續保，請與我司生產與售后部聯系。如產品不在保修范圍內，客戶需負責產品維修產生的費用。用戶不可百行對該激光清洗機進行拆解維修，所有檢修作業需凱環激光專業人員完成。當收到產品后發現任何損壞，須留有證明文件，以便向運輸商主張權利。為保障您的權益，請您務必在發現故障后盡快與凱環激光生產與售后部聯系，并申請產品維修或更換服務，經凱環激光授權后，請將產品按照本說明書的包裝運輸方法寄回凱環激光，如因包裝運輸

不當引起的二次損壞，由客戶負責產生的后果。在未經溝通確認的情況下，請勿寄送任何產品回我司。

邢臺凱環激光設備制造有限公司
